Principales Características de las TE Modulares:
La Torre de enfriamiento (TE) de agua del tipo modular es de sección cuadrada, de diseño para operación en contra-flujo vertical con agua descendiente y flujo de aire hacia arriba inducido por un ventilador. La denominación modular es debido a que se pueden acoplar torres de iguales características una a continuación de otra.
Las torres de enfriamiento modulares son construidas de Fibra de Vidrio tanto el forro, reservorio de agua que lo hacen resistentes a la corrosión, de larga vida útil y fácil de reparar ó reconstruir de ser el caso. Relleno (Fill) ó superficie de enfriamiento tipo panal de abeja de material PVC y de alta eficiencia, eliminador de Humedad también de PVC con protección UV que lo hace resistente a la corrosión y de larga duración. Ventilador del tipo axial con hélice de aleación de aluminio, accionado mediante fajas y poleas (para reducir su velocidad) por su respectivo motor eléctrico del tipo cerrado (protección IP55) en una amplia gama de voltajes (220/380/440Vac-60Hz). Sistema de distribución de agua de alta eficiencia y con sus conexiones de agua completas. Estructura soporte de la TE, soportes de los motores eléctricos, rejillas de protección del ventilador y escalera de acceso al motor-ventilador de la torre de acero galvanizado por inmersión en caliente. Pernos de sujeción y de armado de la TE de acero inoxidable AISI 304 y con todos sus componentes y accesorios estándar.
Torres de Enfriamiento (TE) para agua tipo Modular: Diseño para grandes capacidades de enfriamiento optimizando espacio e inventario de repuestos.
Modelo |
Capacidad** |
Flujo Agua |
Dimensiones (mm) |
Ventilador |
Conexiones |
Peso (Kg) |
(Código) |
Kcal/h |
l/min |
Ancho*Largo |
Altura |
HP |
Ø (mm) |
In/Out (mm) |
Vacio |
Operativo |
FTM-M1-100 |
390,000 |
1x1,300 |
2,130*2,130 |
3,590 |
1x3 |
1x1,500 |
1x100 |
730 |
1,580 |
FTM-M2-100 |
780,000 |
2x1,300 |
2,130*3,590 |
3,590 |
2x3 |
2x1,500 |
1x100 |
1,410 |
2,960 |
FTM-M3-100 |
1'170,000 |
3x1,300 |
2,130*5,790 |
3,590 |
3x3 |
3x1,500 |
1x100 |
2,090 |
4,340 |
FTM-M4-100 |
1'560,000 |
4x1,300 |
2,130*7,620 |
3,590 |
4x3 |
4x1,500 |
1x100 |
2,770 |
5,720 |
(CONTAMOS CON PARTES Y COMPONENTES PARA SU CONFORMADO EN TIEMPOS USUALES DE 1 A 3 SEMANAS EN LIMA Y EN DIVERSAS CAPACIDADES)
**Capacidad indicada asumiendo la siguiente CONDICIÓN NOMINAL:
Temperatura de Ingreso del agua de 37ºC, Temperatura de Salida 32ºC y operando en una zona donde la condición ambiental en verano tiene una Temperatura de bulbo húmedo de 27ºC
< Para capacidades mayores consultar para proponer importación de torres tipo modulares mas grandes >
Modelos disponibles de Torres de enfriamiento (TE) tipo Modular:
Para selección y datos para cotización serán los mismos datos que los vistos en torre de enfriamiento de Refrigeración, Para ir directo <hacer click aquí>

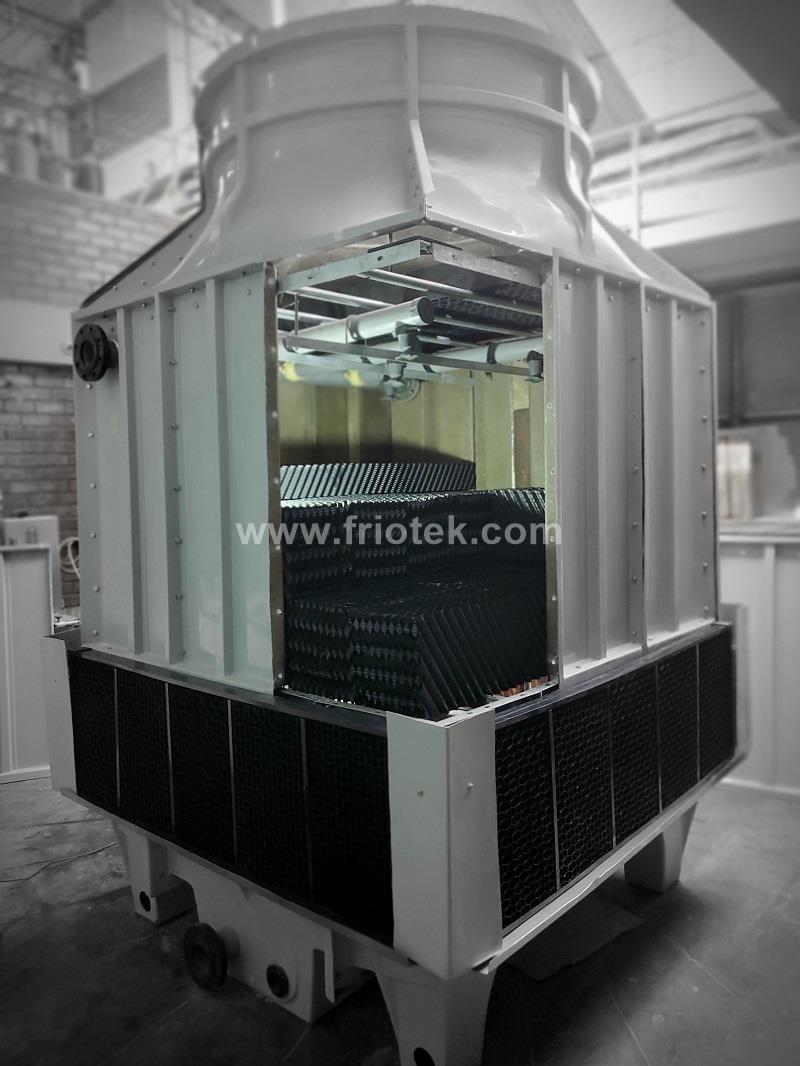

Partes internas de la torre de enfriamiento Modular:
Atrapagotas de ingreso de aire
Relleno de torre de Enfriamiento
Toberas distribuidora de Agua
Eliminador de gotas

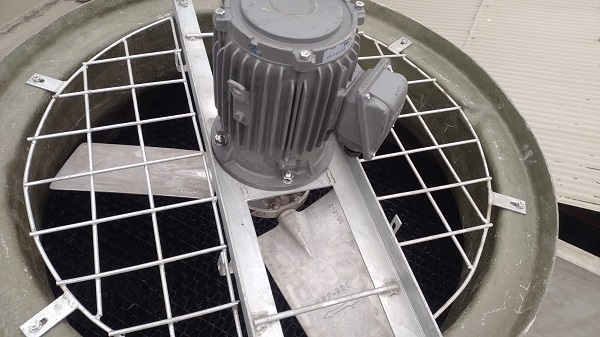

Ventilador
Conjunto Faja - Polea
Motor

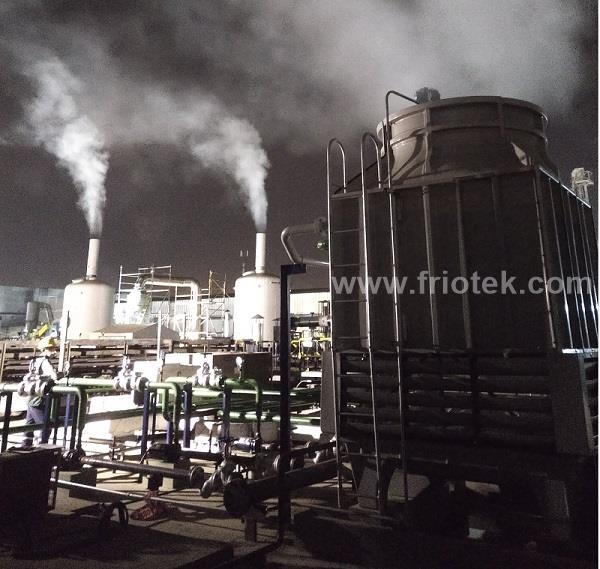

Torres de Enfriamiento (TE) para agua caliente del tipo Modular:
Resistencia en aplicaciones de agua caliente:
Las torres de enfriamiento para aplicaciones en las que la temperatura del agua a la entrada de la torre de enfriamiento es superior a 45°C requieren de materiales apropiados que soporten estas altas temperaturas, de esta manera se evita la deformación de sus componentes internos. Las TE para alta temperatura son especiales pues cuentan con recubrimiento de resina especial en la fibra de vidrio, componentes de acero galvanizado y/o polipropileno así como el relleno o superficie de enfriamiento esta conformado a base de láminas de polipropileno unidas entre sí (no pegadas) y pueden operar con agua de hasta 90°C sin riesgo de deformación y/o daño interno.
**Capacidad indicada asumiendo la siguiente CONDICIÓN NOMINAL:
Temperatura de Ingreso del agua de 60ºC, Temperatura de Salida 35ºC y operando en una zona donde la condición ambiental en verano tiene una Temperatura de bulbo húmedo de 27ºC
< Para capacidades mayores consultar para proponer importación de torres tipo modulares mas grandes >
Modelo |
Capacidad** |
Flujo Agua |
Dimensiones (mm) |
Ventilador |
Conexiones |
Peso (Kg) |
(Código) |
Kcal/h |
l/min |
Ancho*Largo |
Altura |
HP |
Ø (mm) |
In/Out (mm) |
Vacio |
Operativo |
FTM-H1-100 |
1'185,000 |
790 |
2,130*2,130 |
3,590 |
1x3 |
1x1,500 |
1x100 |
730 |
1,580 |
FTM-H2-100 |
2'370,000 |
1,400 |
2,130*3,590 |
3,590 |
2x3 |
2x1,500 |
1x100 |
1,410 |
2,960 |
FTM-H3-100 |
3'555,000 |
2,100 |
2,130*5,790 |
3,590 |
3x3 |
3x1,500 |
1x100 |
2,090 |
4,340 |
FTM-H4-100 |
4'740,000 |
2,800 |
2,130*7,620 |
3,590 |
4x3 |
4x1,500 |
1x100 |
2,770 |
5,720 |
Modelos disponibles de Torres de enfriamiento (TE) tipo Modular:
Torres de Enfriamiento (TE) para agua con sólidos disueltos (Agua Efluente y/o Sucias):
Aplicaciones de agua Efluentes:
Las torres de enfriamiento para aplicaciones en las que el agua a enfriarse contiene sólidos disueltos requieren en su diseño de algunas consideraciones específicas: como en el sistema de distribución de agua y especial atención al tipo de relleno de torre donde se realiza el enfriamiento del agua para evitar su obstrucción.

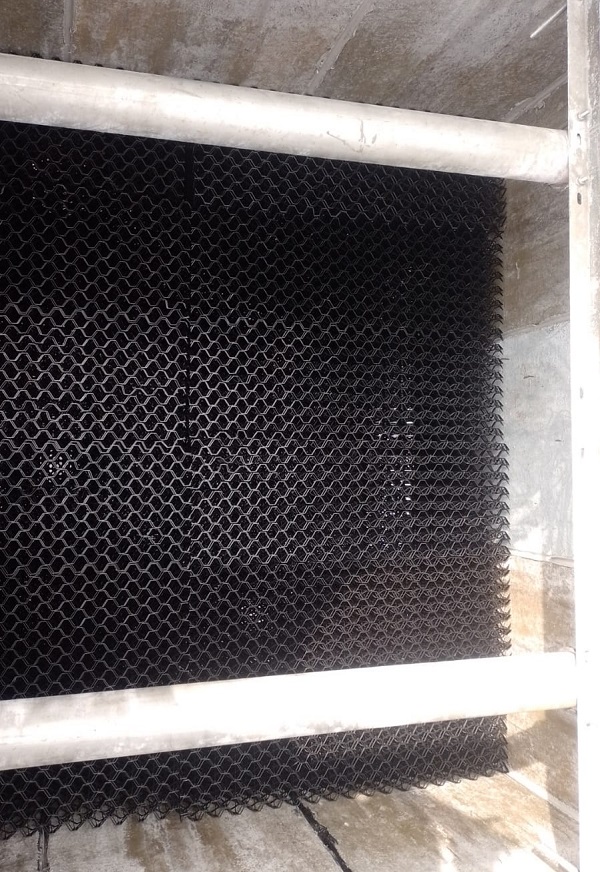

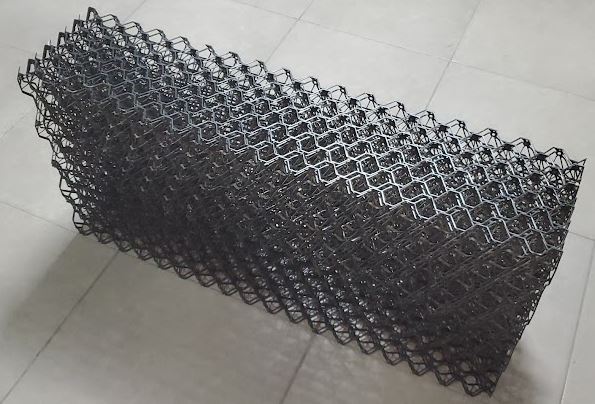

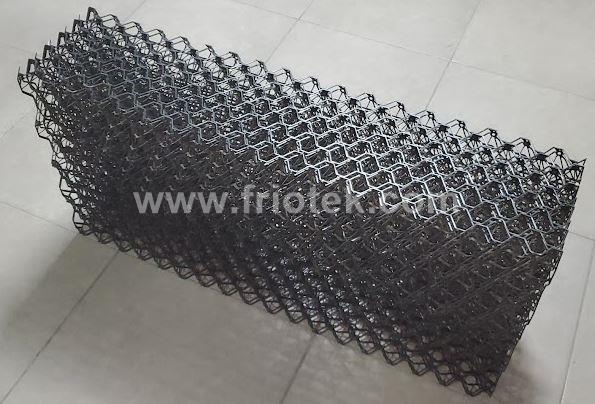

Contamos con relleno del tipo "por goteo" para estos casos y sistemas de distribución de agua específicos, por lo que para una cotización por una torre con estas características debe contactar con nosotros para coordinar los datos requeridos y conocer la calidad del agua a enfriar.

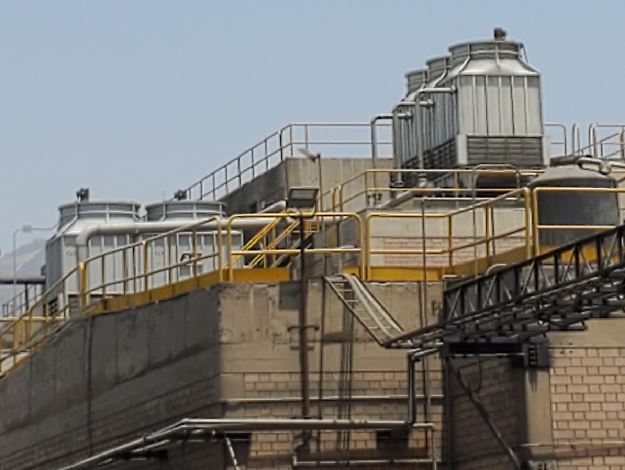

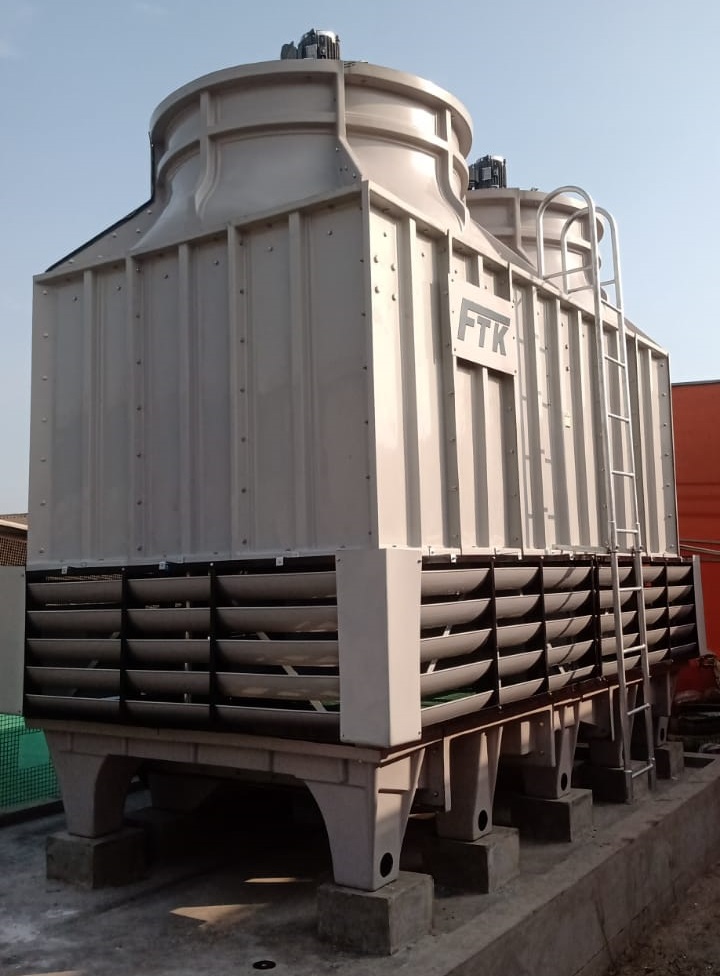

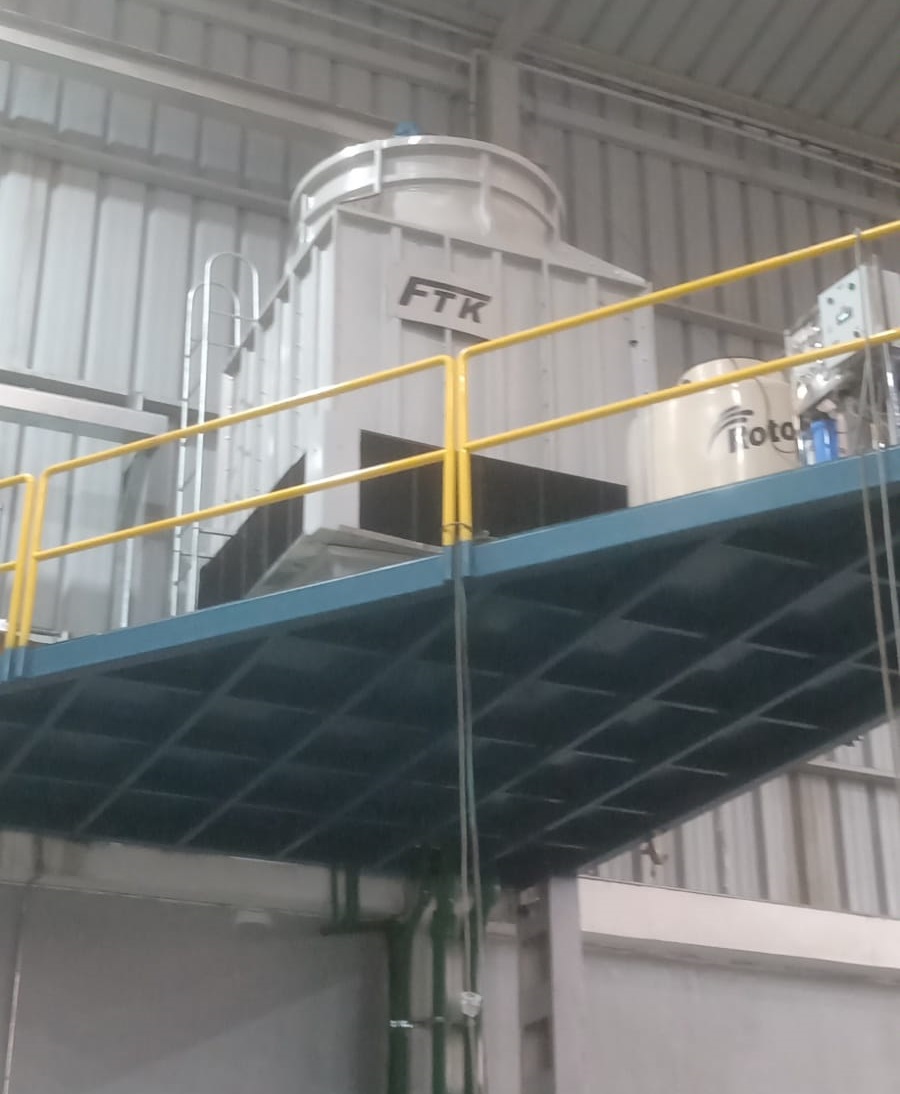

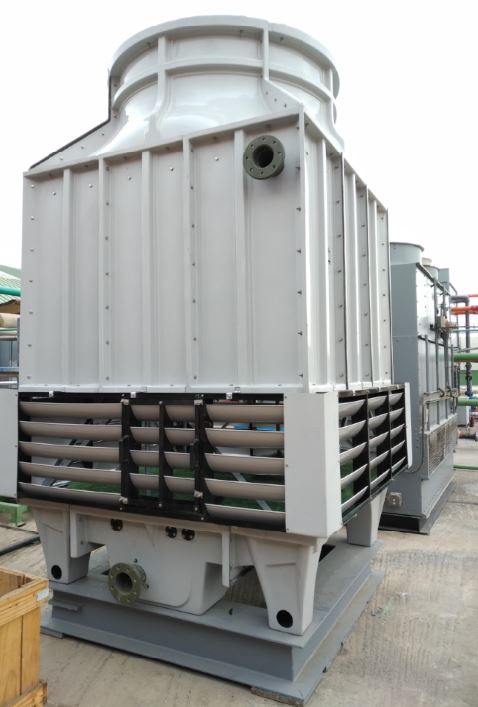

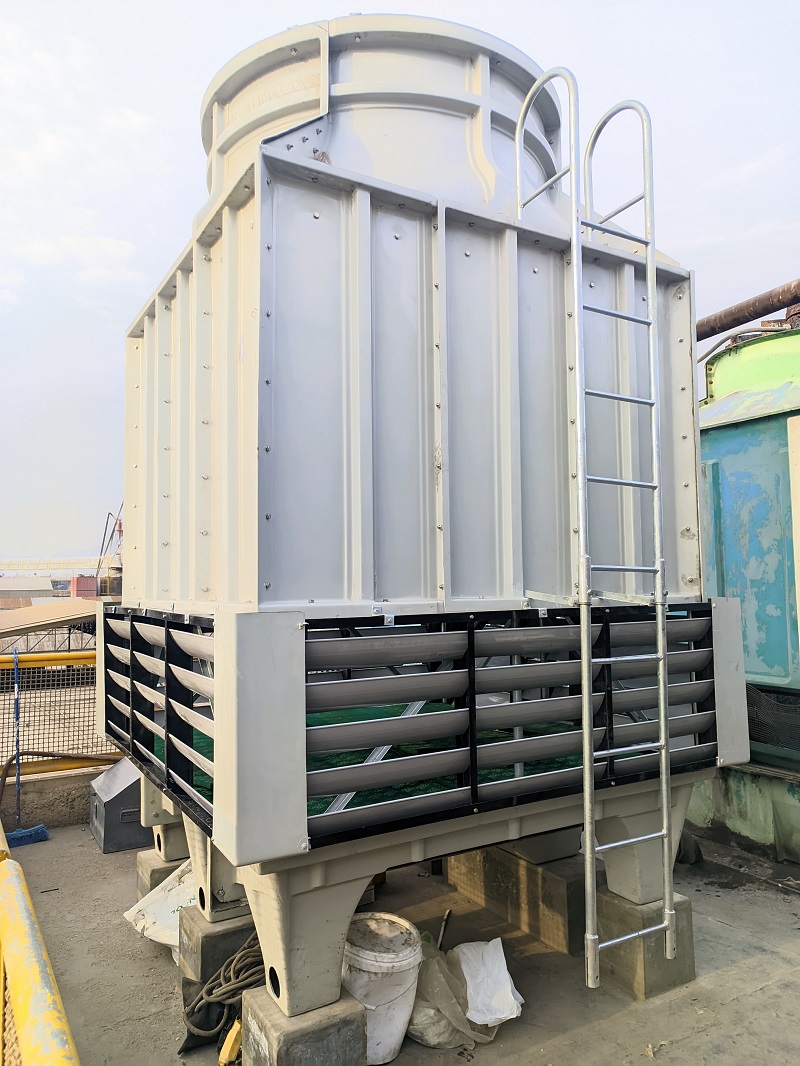

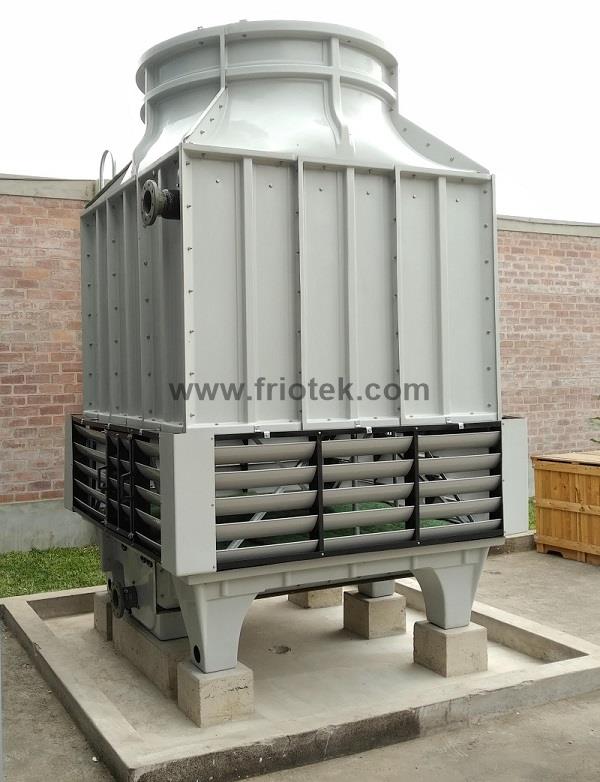

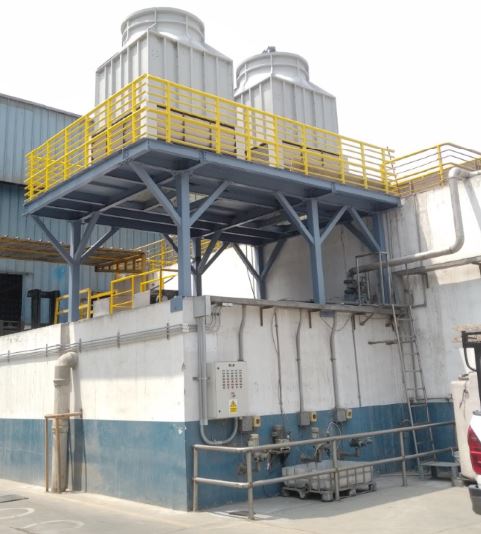

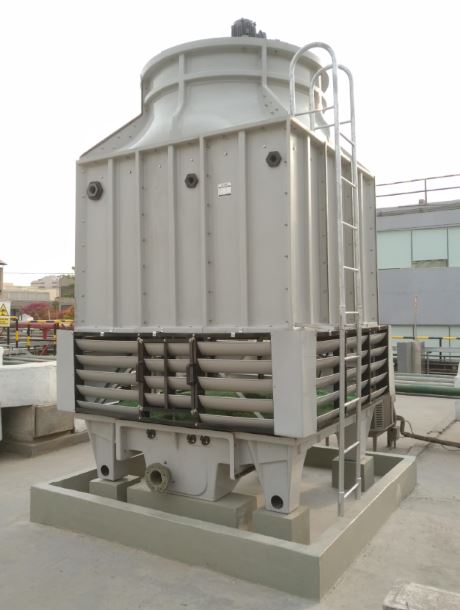

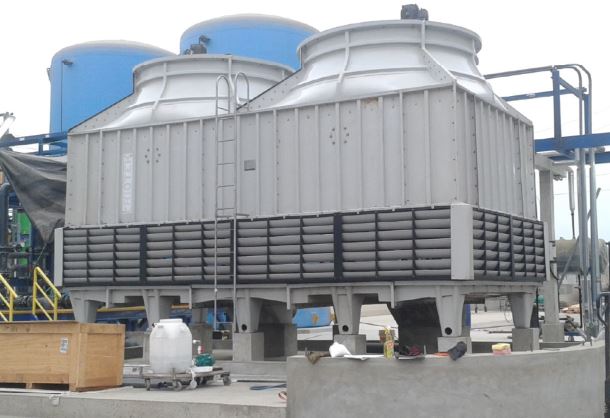

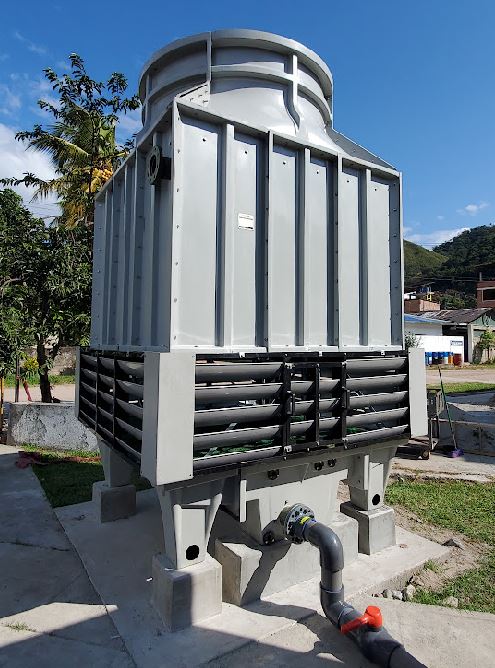

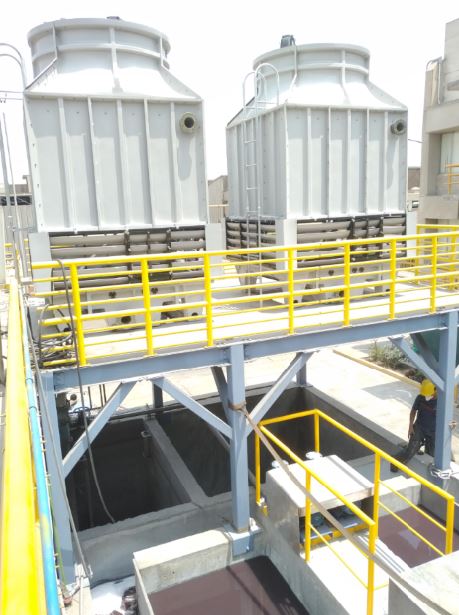

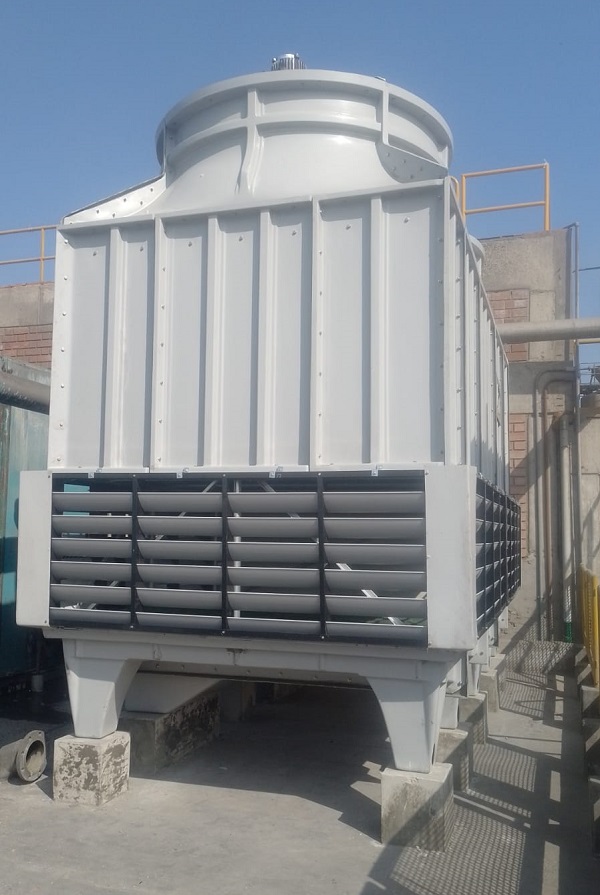

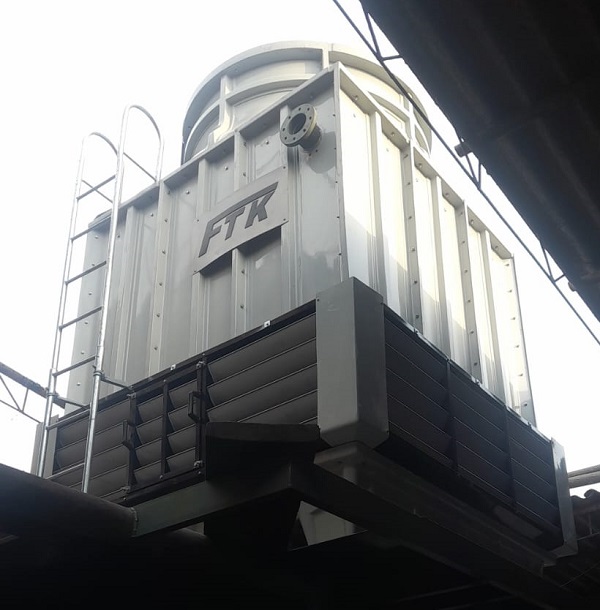

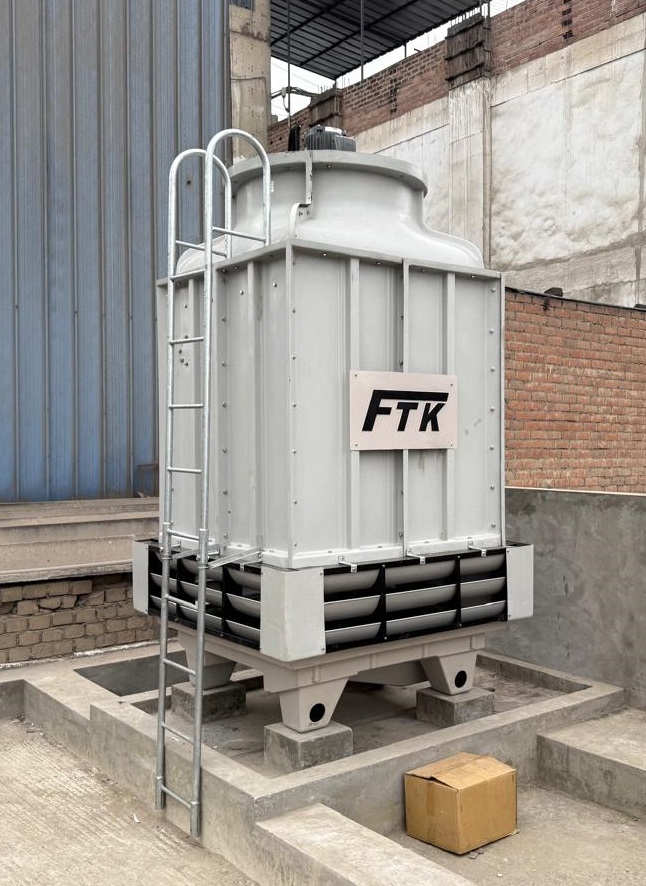

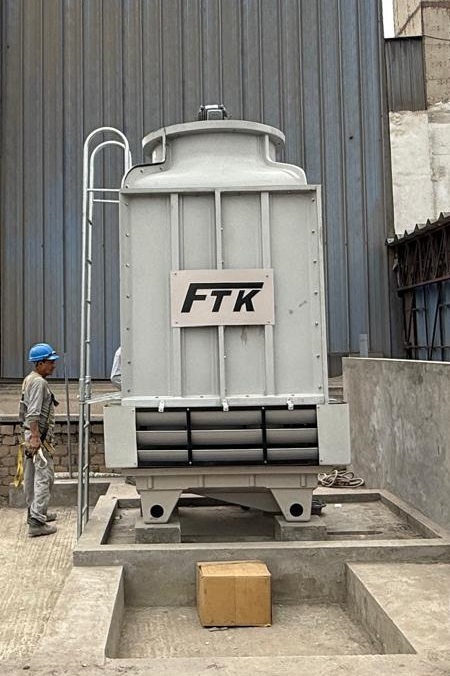

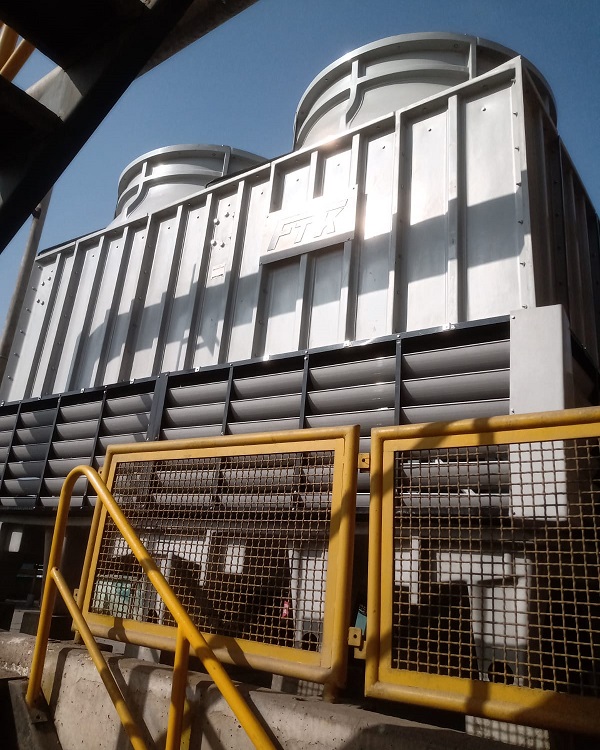

Imágenes de las torres de enfriamiento tipo modular:
Datos Requeridos al Solicitar una Cotización de una torre de Enfriamiento para Aguas Efluentes:
Para la selección de una torre de Enfriamiento es necesario conocer la fuente que general el calor y con ello determinar lo que se conoce como "Carga térmica" que consiste en un cálculo para determinar la cantidad de calor a disipar en una unidad de tiempo para una aplicación específica, puede resultar tedioso para una persona no familiarizada con los sistemas de enfriamiento, sin embargo, nuestro personal técnico puede realizar este cálculo por ud. teniendo como datos de entrada lo siguiente:
Se debe tener en cuenta como criterio general lo siguiente:
- Cuanto menor temperatura uds. requiera la torre resultará mas grande.
- Cuanto mayor caudal de agua se requiera enfriar la torre resultará mas grande.
- Cuanto menor tiempo de enfriamiento se requiera la torre resultará mas grande.
- Una torre de enfriamiento no puede enfriar agua con "rango de temperaturas" (Temperatura de Entrada - Temperatura de Salida) tan altas, es decir, no puede enfriar por suponer un ejemplo, desde 90ºC hasta 35ºC en un solo paso, por lo que para enfriar hasta esta temperatura la forma operativa debe ser empleando un tanque de recirculación de agua.
- Una torre de enfriamiento es un equipo que enfría el agua con el aire del medio ambiente, por lo que la aproximación (Diferencia de Temperatura del agua a la salida de la torre - Temperatura de bulbo húmedo) nunca podrá ser 0 ºK, dicho de otra forma y a modo de ejemplo, no puedo esperar enfriar agua por decir a 28ºC en una ciudad donde la temperatura de bulbo húmedo sea también de 28ºC, ello en el dimensionamiento resultará en una torre de dimensiones infinitas. Lo recomendable será considerar 3.5 ~ 4 ºK como mínimo.
- Una torre de enfriamiento para aguas efluentes usualmente opera de mantera independiente del flujo de agua que se vierte al drenaje, es decir, con una bomba de recirculación de agua de diseño de Alto caudal y Baja presión.

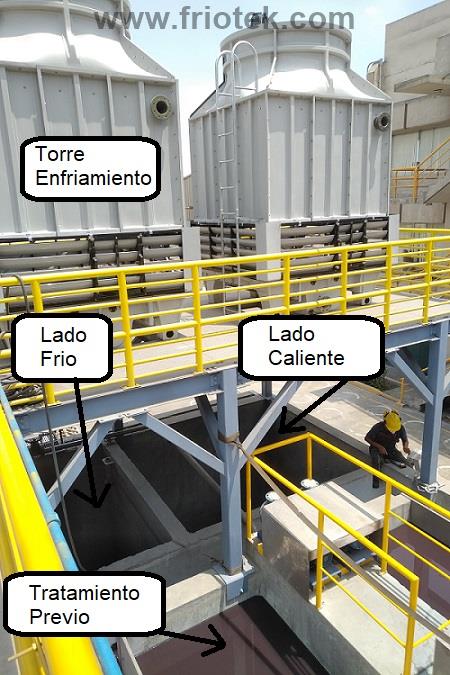

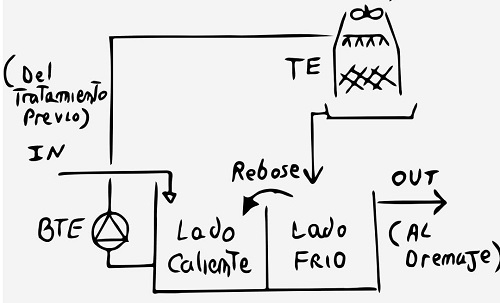

Forma operativa con "Sistema de recirculación de agua" empleados para enfriamiento de agua efluentes:
Datos requeridos para seleccionar una torre de enfriamiento para aguas residuales:
La torre de enfriamiento debe ser instalada en la última etapa del proceso y recibir agua previamente tratada, tomar en cuenta que agua sin
tratar requerirá de una torre de enfriamiento cada vez mas grandes y con materiales especiales que resultará en mayor costo.
Establecer los siguientes parámetros:
Cantidad de agua vertida por jornada de producción y tiempo disponible para enfriamiento, indicar:
< Para el día de mayor producción: >
Casos de producción continua: m3/día < Ejemplo: 10 m3 / día de producción (24 horas) >
Casos de producción por Batch ó tandas de producción (Caso típico de autoclaves o similares): m3/jornada + tiempo entre batch
< Ejemplo: 10 m3/jornada de 8h y tiempo disponible para enfriamiento hasta inicio de siguiente Batch de 4 horas >
Temperatura de entrada para el enfriamiento (Agua caliente promedio del proceso previo), ºC
Temperatura del agua fría esperada a la salida de la TE (Recomendado entre 35ºC hasta 32ºC), ºC
Sobre la calidad del agua a enfriar (Usualmente resultado del análisis del Agua), indicar:
Dureza del agua, ppm
Contenido de Sólidos Suspendidos, ppm
Medida de la acidez o alcalinidad, Ph
Contenido de Aceites y/o grasas, ppm
Lugar ó ciudad de trabajo de la TE, esto para considerar la Temperatura de Bulbo Húmedo (Tbh) y altitud s.n.m. del lugar de trabajo, que
es uno de los parámetros muy importantes para el dimensionamiento y selección de la TE,
Suministro eléctrico trifásico disponible para el motor del ventilador de la TE,
Tiempo de entrega de la TE que consideran aceptable.
Con los datos anteriores podemos evaluar si las torres que podemos suministrar están dentro de los límites admisibles y proponer lo mas
recomendado para su caso.

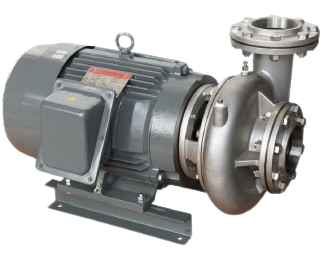

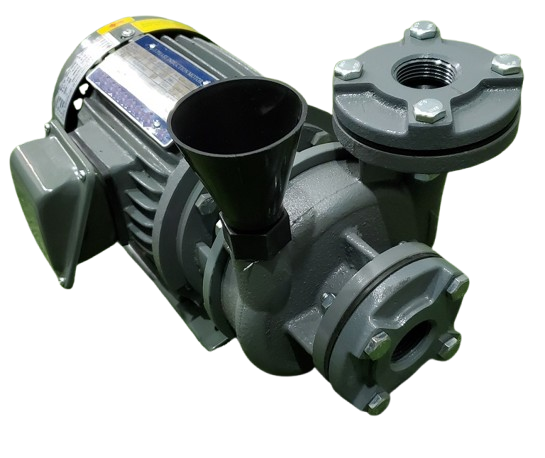

Bombas de alto caudal: (Dependiendo de la calidad de agua puede requerir de Acero Inoxidable o suficiente de acero al carbono):
< Ver aquí >
